Abmessungen, Zeichnungen
Anwendungshinweise
Die Antriebsstange kurz ASA und Antriebsstange lang ASB sind die mechanischen Verbindungen zur Verstellung der Kugelfunkenstrecken KF. Die MWB Originale sind aus Papierrohr hergestellt, welches über die Jahre brüchig wurde. Daher werden sich viele nach Alternativen umsuchen müssen.
Modifikationen

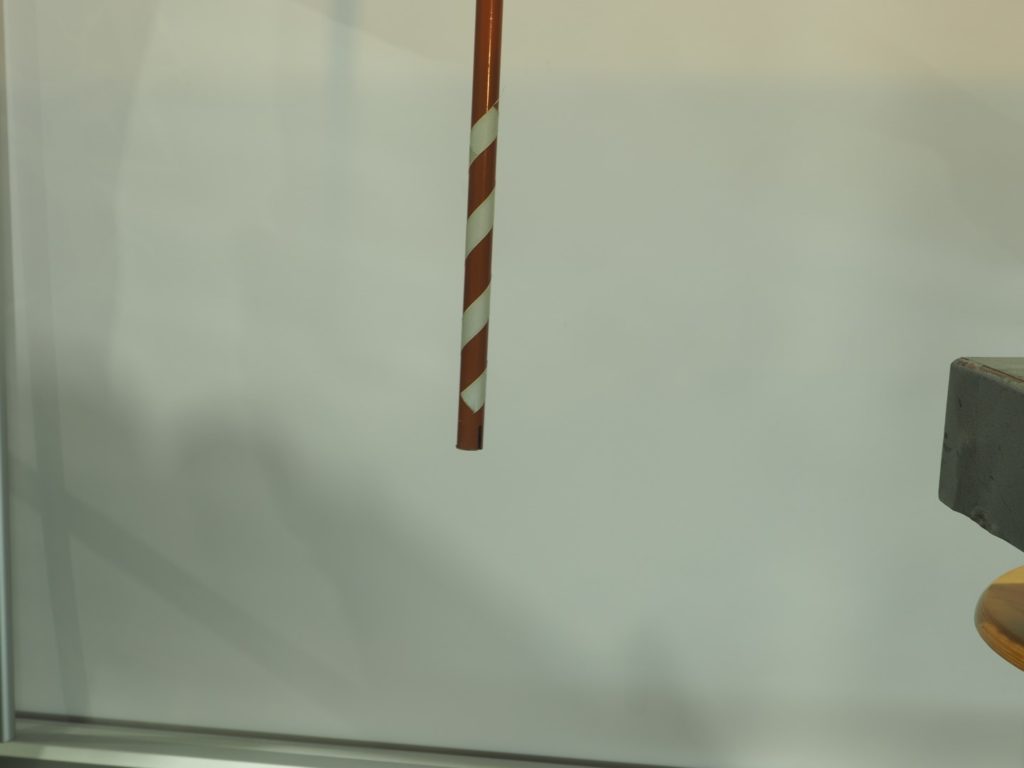

Um zu sehen, in welche Richtung sich die Funkenstrecke bewegt, wurde ein weißes Klebeband aufgeklebt. Dieses reduziert nicht die dielektrische Festigkeit, zeigt zudem aber durch die Spirale, in welche Richtung sich die Funkenstrecke dreht. Zudem kann so eine direkte Rückwirkung von Motor AKF ein“ zu „Antriebsstange dreht“ hergestellt werden.
Weiterhin wurden Antriebsstangen im Eigenbau gefertigt. Diese wurden aus alten Kabelschutzrohren hergestellt, in die ein Einschnitt gemacht wurde. Alleine das reicht schon aus, um die Funkenstrecke hier anzutreiben. Neben der Funktion hat sich damit auch ein ganz deutlicher Aspekt einer Kosteneinsparung ergeben.
