Abmessungen, Zeichnungen
Anwendungshinweise

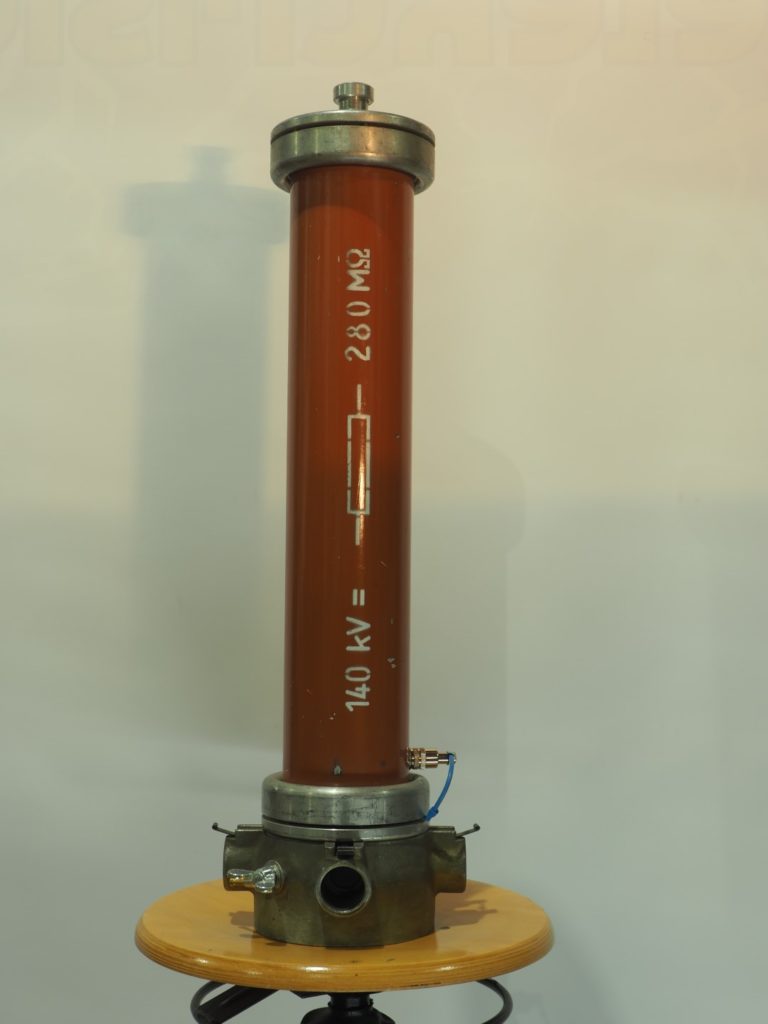

Der Meßwiderstand RM dient vorzugsweise zur Messung einer Gleichspannung bzw. der Ladespannung des Stoßkondensators CS. Er ist in zwei Varianten verfügbar 140MOhm und 280MOhm. Die 280MOhm Variante ist wohl die verbreitete, da die Verluste bei Nennspannung 140kV DC dann nur noch 70W betragen – die Rückwirkung auf den Messkreis wird dadurch kleiner.
Beim Zusammenbau sollte immer darauf geachtet werden, dass der Messanschluss erdseitig ist. Damit wird der Personenschutz sichergestellt. Andernfalls würde man auch einen Spannungsteiler bekommen, dann aber auf Hochspannungspotential.
Modifikationen
