Abmessungen, Zeichnungen
Anwendungshinweise

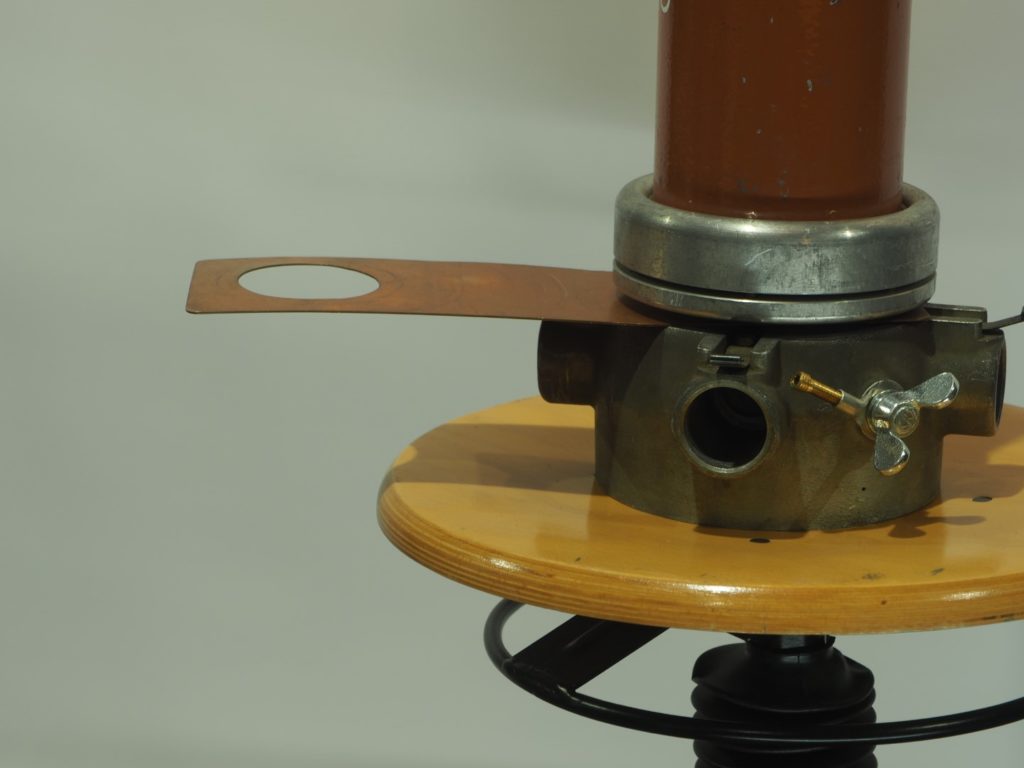

Die Schmetterlingsflügel SF werden genutzt, wenn trotz kompakten Aufbaus des Hochspannungsbaukastens noch zu wenig Platz ist. Dies kann beispielsweise so erfolgen, dass der Erdschalter ES direkt neben dem Stoßkondensator CS sitzen muss, weil sonst im Aufbau kein Platz mehr ist. Oder die direkte Parallelschaltung von zwei Stoßkondensatoren Cs.

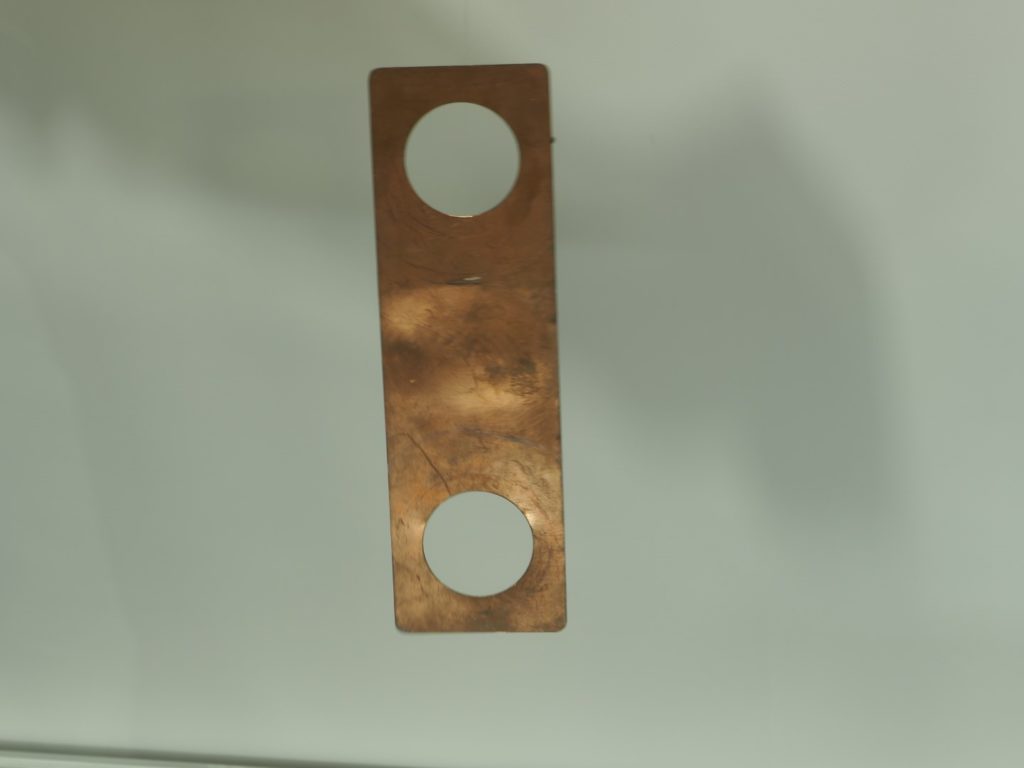

Der Schmetterlingsflügel ist ein Eigenbau und besteht aus einer 2mm dicken Kupfer- oder Aluminiumplatte, die zwei Bohrlöcher hat.
Modifikationen
